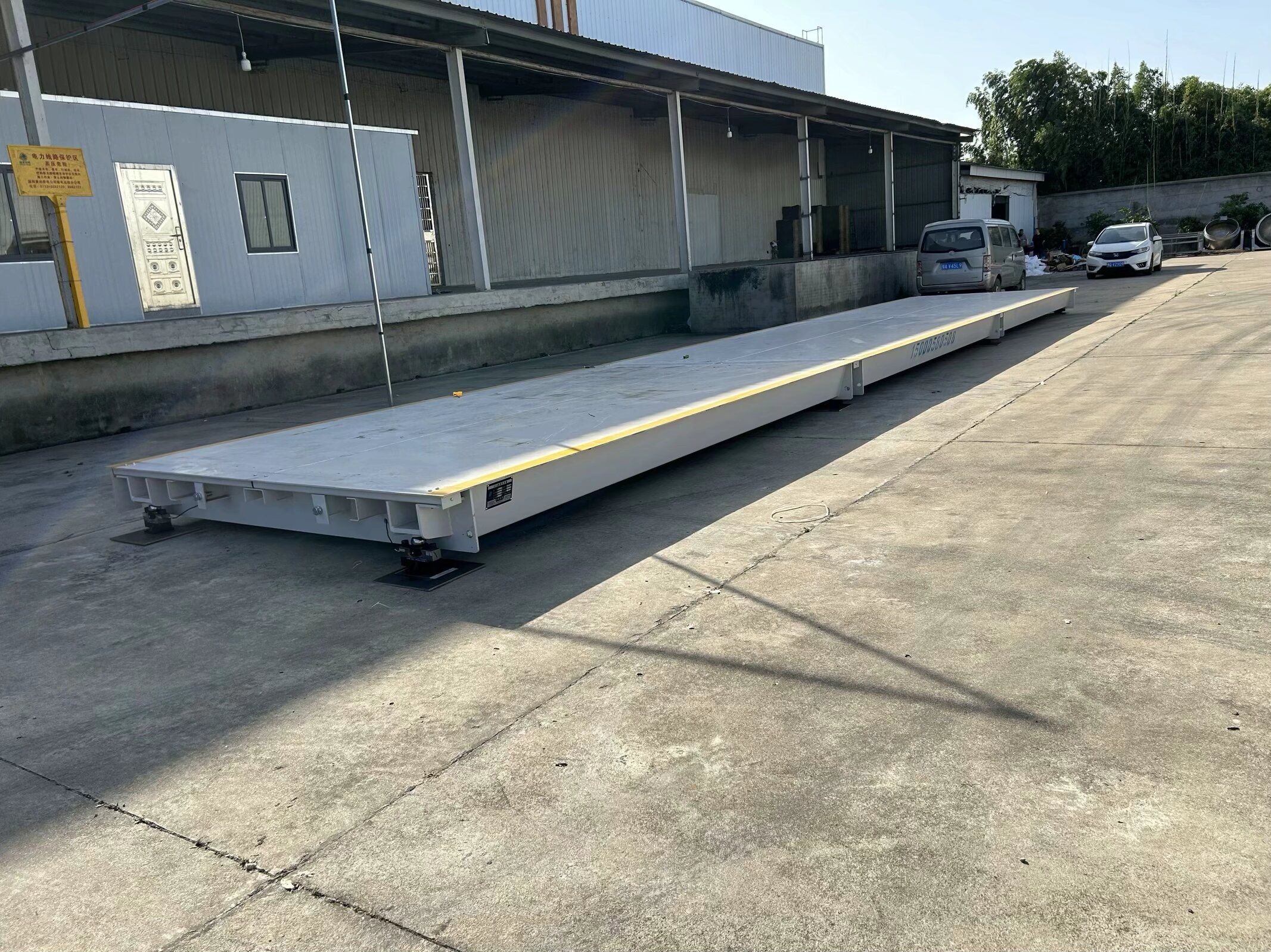

电子汽车衡安装调试与常见故障处理电子汽车衡是大宗货物计量的主要设备，广泛应用于港口、矿山、物流园、建材厂等场所。其安装调试质量直接影响测量精度和使用寿命，而及时准确的故障处理能够有效减少停机时间，提高工作效率。本文结合 GB/T7723-2017《固定式电子衡器》国家标准，详细介绍电子汽车衡的安装调试方法与常见故障处理技术。 一、电子汽车衡的安装前准备电子汽车衡的安装前准备工作包括场地选择、基础施工和设备清点三个方面。 场地选择应遵循以下原则：地势平坦、排水顺畅，避免长期积水侵蚀传感器和钢结构；远离强振动源和电磁干扰源，如铁路、高压输电线等；有足够的空间供车辆上下秤台，引道长度应不小于秤台长度的 2 倍，引道坡度应≤1%；基础承载力应不小于汽车衡最大量程的 1.5 倍，确保地基稳定。 基础施工是电子汽车衡安装的关键环节。基础采用钢筋混凝土结构，混凝土强度等级不低于 C30。基础浇筑前应进行地质勘察，根据地质情况设计基础深度和配筋。基础表面应平整，预埋板水平误差控制在 3mm 以内，相邻预埋板高度差≤2mm。同时预留走线槽、接线盒位置和排水系统，确保排水通畅。基础浇筑后需养护 28 天以上，待混凝土强度达到设计要求后方可进行设备安装。 设备清点应在设备进场后及时进行。对照设备清单逐一核对秤体、传感器、仪表、接线盒、信号线等部件的数量和型号，检查是否有运输损坏。如发现部件缺失或损坏，应及时与厂家联系更换。 二、电子汽车衡的规范安装流程电子汽车衡的安装流程主要包括秤体安装、传感器安装、接线和仪表安装四个步骤。 秤体安装首先将各节秤体依次吊装到基础预埋板上，调整秤体的水平度和位置，使秤体四周与基础之间的间隙均匀，约为 10-15mm。然后用高强度螺栓连接各节秤体，螺栓扭矩应符合设计要求（如 M20 螺栓扭矩≥200N・m）。安装限位装置，调整限位螺栓与秤体之间的间隙为 2-3mm，防止秤体在水平方向发生位移。 传感器安装应在秤体调整到位后进行。将传感器吊装至预埋板上，调整传感器的垂直度，误差角度≤1°。传感器与秤体之间应垫上不锈钢垫板，确保接触良好。传感器的受力方向应垂直于秤台平面，避免产生侧向力。 接线工作必须严格按照说明书进行。传感器信号线采用双绞屏蔽线，截面积≥0.75mm²。将各传感器的信号线引入接线盒，按照颜色对应连接到接线端子上。接线端子应拧紧，并做防水处理，避免氧化和短路。信号线穿金属管敷设，防止机械损伤和电磁干扰。仪表端安装浪涌保护器，防止雷击损坏设备。 仪表安装在干燥、通风、无振动的控制室中，距离秤体≥5m。将接线盒的信号线连接到仪表的相应接口，连接电源和打印机、大屏幕等外围设备。安装完成后，检查所有接线是否正确，确认无误后方可通电。 三、电子汽车衡的系统调试与校准电子汽车衡安装完成后，必须进行系统调试与校准，确保精度符合要求。 空载调试首先通电预热 30 分钟，检查仪表显示是否正常，零点是否稳定。然后手动推动秤体，检查秤体是否有卡滞现象，各传感器输出信号是否均匀。调整仪表的零点跟踪范围和滤波参数，使零点稳定在 ±0.5e 以内。 偏载调试是确保汽车衡各点称重一致的关键步骤。使用标准砝码（通常为最大量程的 1/10）分别放置在秤台的四个角和中心位置，记录各点的仪表读数。如果各点读数偏差超过允许范围，通过接线盒内的电位器或仪表软件调整各传感器的输出，使各点读数一致。 量程校准采用标准砝码分点加载的方法。通常选择 20%、50%、80% 和 100% 量程四个点进行校准。将标准砝码依次加载到秤台上，记录仪表读数，与标准砝码值进行比较。如果偏差超过允许范围，通过仪表的校准功能修正线性误差。校准完成后，进行卸载测试，检查回零是否正常。 动态测试用于检验汽车衡在车辆行驶状态下的称重性能。让车辆以 5-10km/h 的速度匀速通过秤台，记录称重结果。动态称重误差应在 ±0.5% 以内。同时测试数据传输、打印、报表导出等功能，确保系统正常运行。 四、电子汽车衡的常见故障处理电子汽车衡在使用过程中常见的故障主要有零点异常、称重偏差、仪表无显示和数据传输故障等。 零点异常表现为仪表显示零点漂移或无法归零。常见原因有传感器受外力挤压变形、接线盒进水短路、秤台被杂物卡住等。处理方法：首先清理秤台周围的杂物，检查秤体是否有卡滞现象；然后逐一断开传感器信号线，排查故障传感器；最后清洁接线盒内的接线端子，烘干受潮的接线盒。 称重偏差表现为称重结果不准确或重复性差。常见原因有限位装置卡死、传感器角差失效、秤台下陷、基础变形等。处理方法：调整限位螺栓间隙，确保限位装置不影响秤体自由活动；重新进行偏载调试和量程校准；检查基础是否有下沉现象，如有必要进行基础加固。 仪表无显示表现为通电后仪表屏幕不亮。常见原因有电源模块损坏、保险管熔断、主板故障等。处理方法：检查供电线路是否正常，更换备用保险管（5A/250V）；如果保险管更换后再次熔断，说明电路有短路故障，应送专业人员维修。 数据传输故障表现为称重数据无法传输到上位机或打印机。常见原因有信号线接触不良、接口损坏、软件设置错误等。处理方法：检查信号线连接是否牢固，更换损坏的接口线；检查上位机软件的参数设置，确保通信协议和波特率一致。
