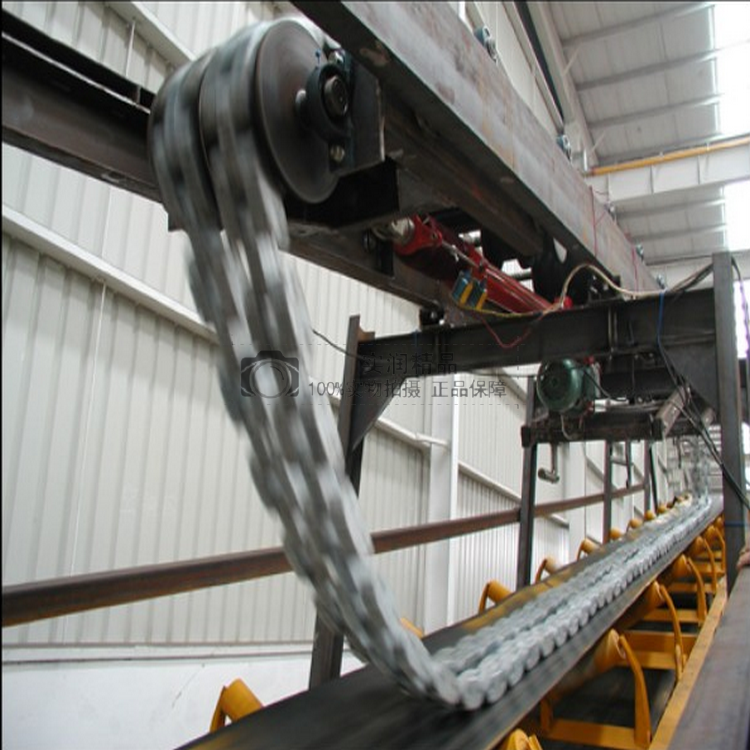

循环链码厂家 20kg皮带秤校验链码行情报价 温馨提示:根据称重托辊间距的不同,链码选择的长度也不一样。具体选择标准可根据现场工况,向我公司技术咨询。 动态循环链码校验装置 目前,对于电子皮带秤的标定,多数采用实物标定。此种方法故障率高,特别对大流量的皮带秤现场标定更困难。为了解决电子皮带秤的动态标定问题开发了一种能够模拟实物料流动的情况的动态循环链码校验装置,以便于对电子皮带秤进行校验和检查。动态循环链码模拟实物检验装置能够满足单托辊、双托辊、四托辊的电子皮带秤校验的需要。 动态循环链码模拟实物检验装置共有6部分组成,分别为标准循环链码、装置主机、升降系统、链码驱动装置、速度传感器(链码测速器)、控制系统(含显示仪表)。整套系统进行信号采集、计算、处理、控制、显示。控制部分采用PLC进行控制,系统集成化程度高,模块化的设计减少了故障频次;自身具有显示功能,能在现场显示链码校验装置的情况,能通过采集速度信号计算并显示出标准值的瞬时流量和累积流量,并能同时采集电子皮带秤的信号进行同步显示,很方便地对皮带秤的示值进行校准;带有4-20mA模拟量输出,能输出动态链码校验装置的瞬时流量、累积流量和故障报警信号。预留15%的I/O点,以便在集中控制室对链码校验装置进行自动启/停控制。
循环链码的工作原理: 链码圈通过电动推杆的运动搭压在皮带上,链码圈随皮带平稳运转。当链码圈转动一圈时,作用在皮带秤上的重量就是链码圈的标准重量,当链码圈不停转动N圈时,仪表通过测速传感器的信号传递得出作用在皮带秤上的重量=圈数×标准重量。皮带秤仪表显示值应以循环链码仪表的显示值为基准进行调整,从而实现皮带秤的动态核试验。 3、技术参数 材质\规格\ 普(铸)钢 2kg级 5kg级 10kg级 15kg级 20kg级 30kg级 40kg级 50kg级 65kg级 80kg级 100kg级 不锈钢 2kg级 5kg级 10kg级 15kg级 20kg级 30kg级 40kg级 50kg级 65kg级 80kg级 100kg级 订货参考长度N=1,L>3D;N=2,L>4D;L=4,L>6D; N:称重托辊数(组)L;链码长度;D;托辊间距 循环链码厂家 20kg皮带秤校验链码行情报价 |
